Ingenico DX4000 Desktop

• Terminal Axium DX4 000 Desktop wraz z rolką papieru w drukarce.
• Ładowarka z kablem USB C
• Bateria

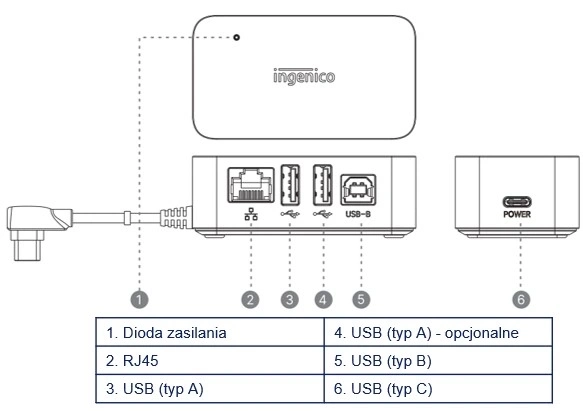

• Tzw. „MagicBox” (do połączenia z zasilaniem oraz Internetem po kablu ETH)
• Kabel ethernetowy (ETH)

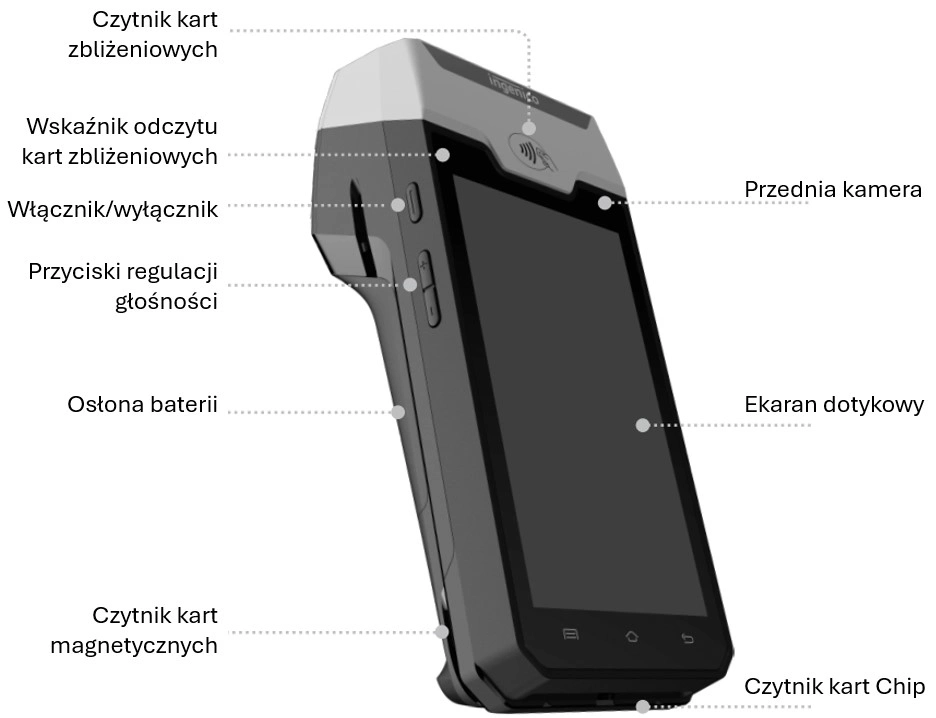

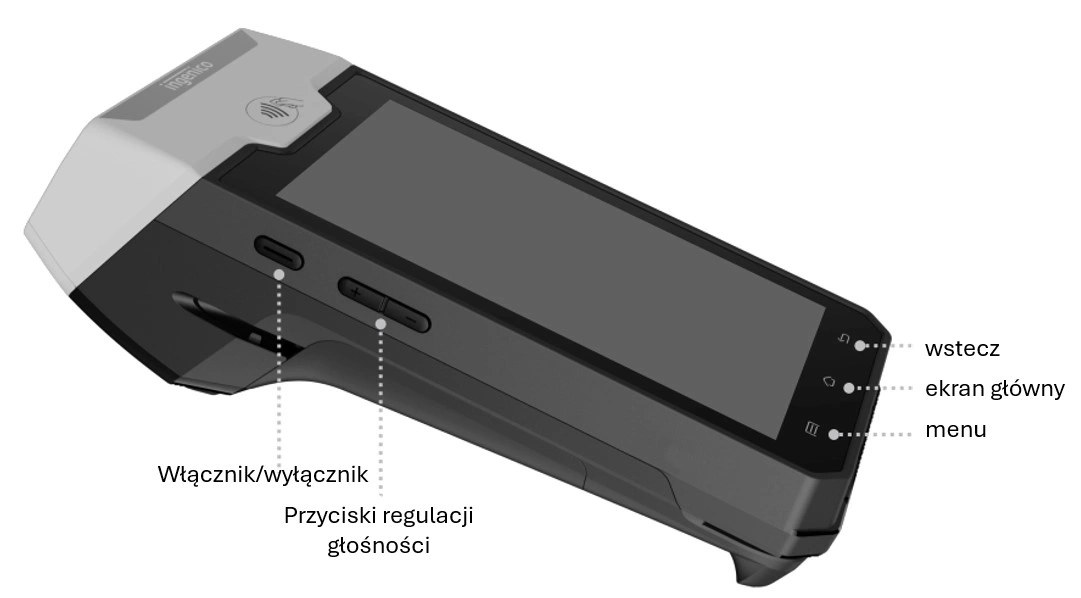

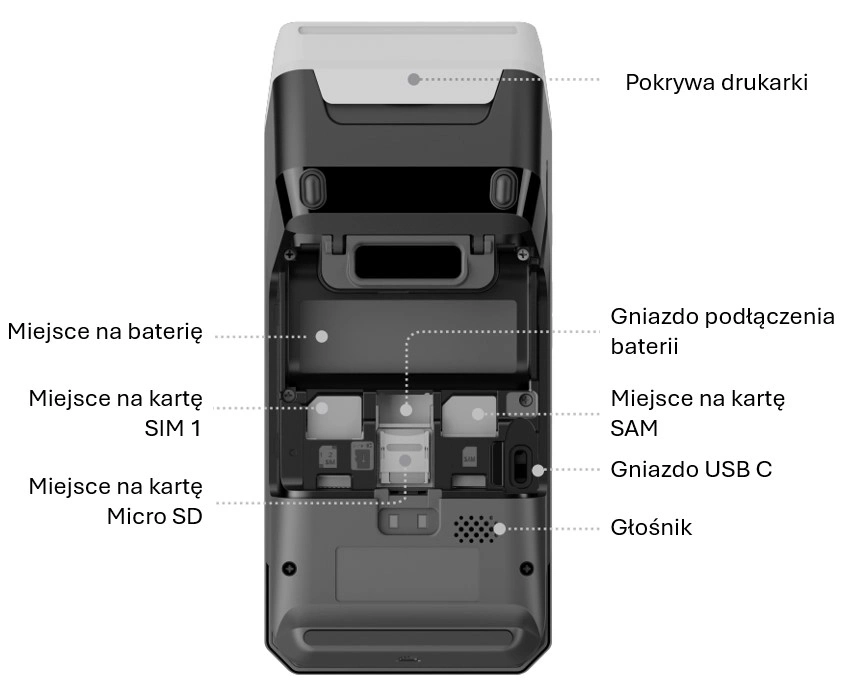

Poniższe schematy opisują główne element terminala DX 4000 Desktop.

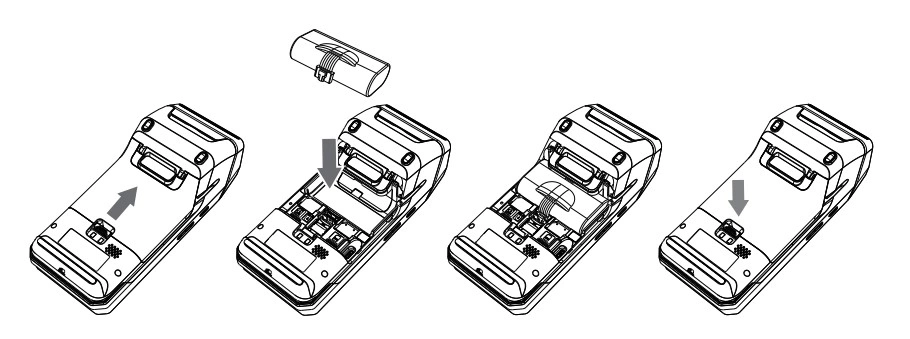

1. Włóż baterię w dedykowane na nią miejsce
2. Podłącz kabel baterii
3. Załóż tylną pokrywę

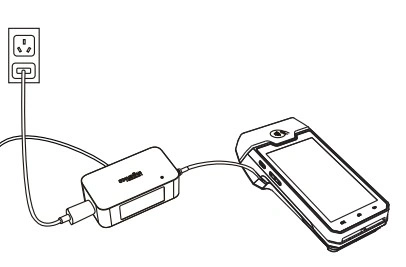

Terminal może być połączony ze źródłem zasilania bezpośrednie przez ładowarkę podłączoną do USB C albo z zastosowaniem tzw. „MagicBox” (używamy go, gdy podłączamy terminal kablem ETH).

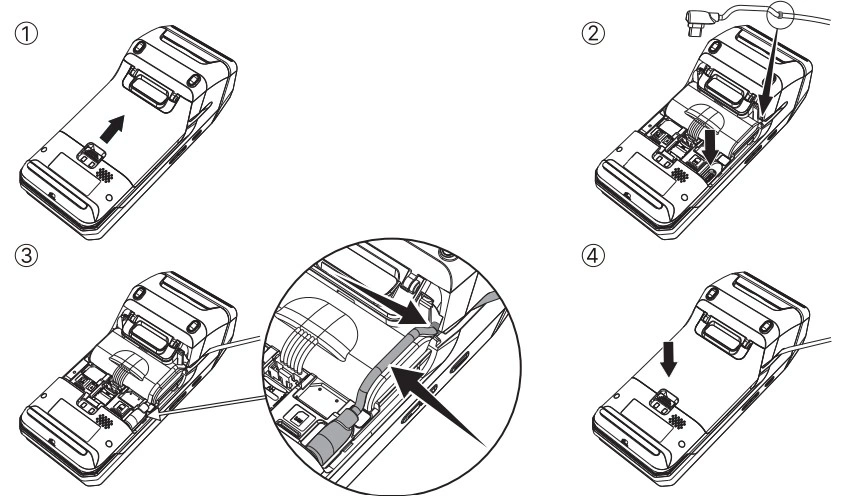

Aby podłączyć ładowarkę albo „MagicBox” do portu USB C, wykonaj następujące kroki:

1. Zdejmij pokrywę baterii
2. Ułóż kabel tak, jak na rysunku poniżej
3. Wsuń pokrywę baterii z powrotem

UWAGA! Pokrywka powinna swobodnie wsunąć się na swoje miejsce. W przypadku, gdy pokrywa nie pasuje należy ponownie wykonać kroki 2 i 3.

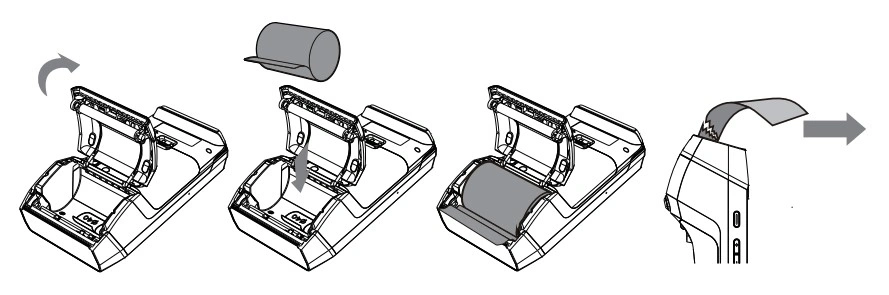

1. Otwórz pokrywę papieru, podnosząc zatrzask znajdujący się u góry terminala stacjonarnego Axium DX 4000 i pociągnij pokrywę.
2. Włóż rolkę papieru do komory, postępując zgodnie z instrukcjami pokazanymi na poniższym obrazku.
3. Wyciągnij papier do góry, przytrzymaj go i zamknij pokrywę.
4. Przyciśnij rogi pokrywy, aż zatrzaśnie się na swoim miejscu.
5. Jeśli wkładasz nową rolkę papieru, oderwij pierwszą warstwę rolki, aby uniknąć drukowania na papierze z klejem.

UWAGA!

• Przed instalacją papieru odłącz terminal od źródła zasilania.
• Używaj wyłącznie oryginalnego papieru o prawidłowej średnicy (40 mm) i gramaturze.

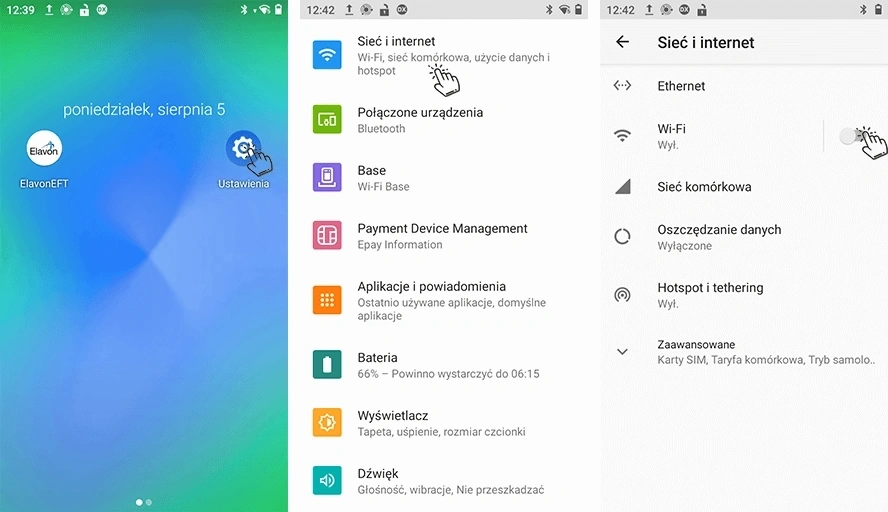

1. Z ekranu głównego wybierz ustawienia.
2. Wprowadź hasło, które jest jednocześnie Twoim „hasłem systemowym” w aplikacji płatniczej.

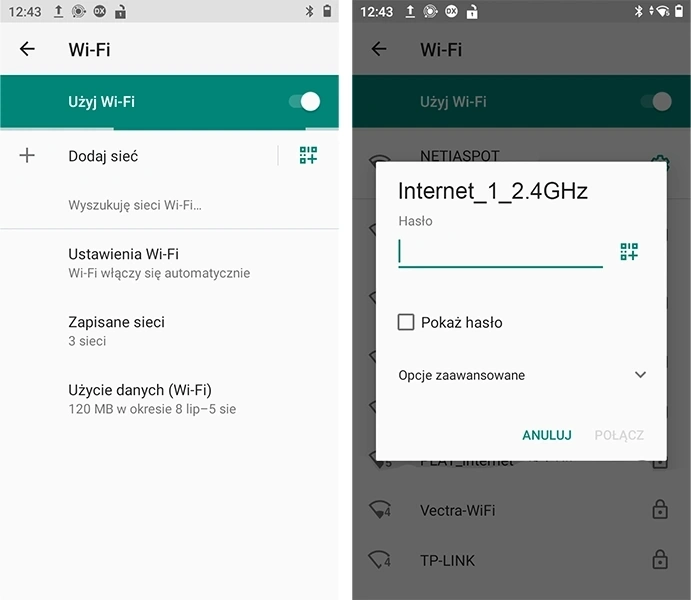

3. Wybierz opcje Sieć i Internet a następnie przesuń suwak przy opcji Wi-Fi tak aby zmienił kolor na zielony.

Terminal przeskanuje otoczenie w poszukiwaniu dostępnych sieci Wi-Fi. Wybierz właściwą i wprowadź hasło do tej sieci.

Jeżeli jest zapamiętanych wiele sieci Wi-Fi, terminal zawsze połączy się z tą o najmocniejszym sygnale.

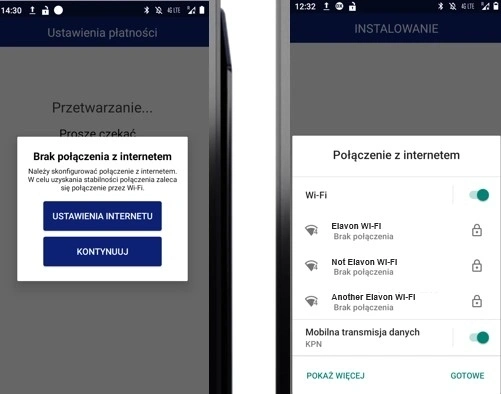

W przypadku gdy połączenie Wi-Fi nie zostało ustawione bądź gdy łączność z Wi-Fi została przerwana (zmiana hasła, brak internetu), terminal wyświetli poniższy komunikat przy pierwszej próbie transakcji po uruchomieniu aplikacji płatniczej.

• Zalecamy wówczas ponowne ustawienie połaczenie internetowego.
• W przypadku braku takiej opcji należy wybrać przycisk “Kontynuuj”.

• Połączenie Ethernet jest możliwe tylko za pomocą MagicBoxa.
• Upewnij się, że MagicBox znajduje się w pobliżu gniazdka zasilania (max. 1,2m) i jest poprawnie podłączony.
• Do pudełka z terminalem dołaczony jest 3-metrowy kabel ETH do połączenia MagicBox z routerem.

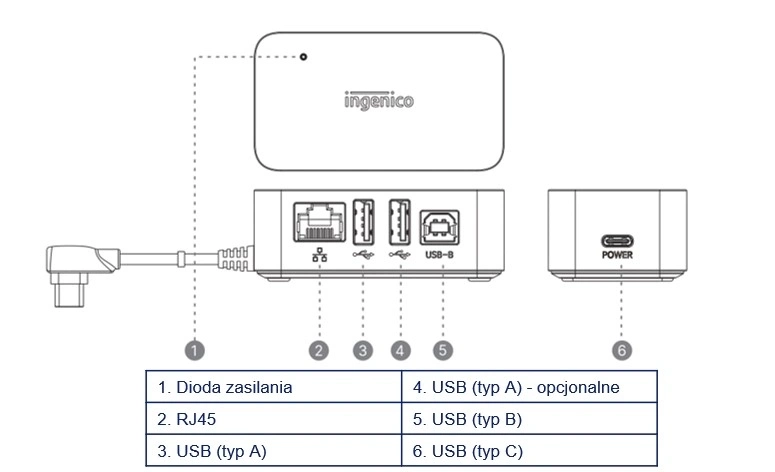

Upewnij się, że MagicBox i terminal są poprawnie połączone.

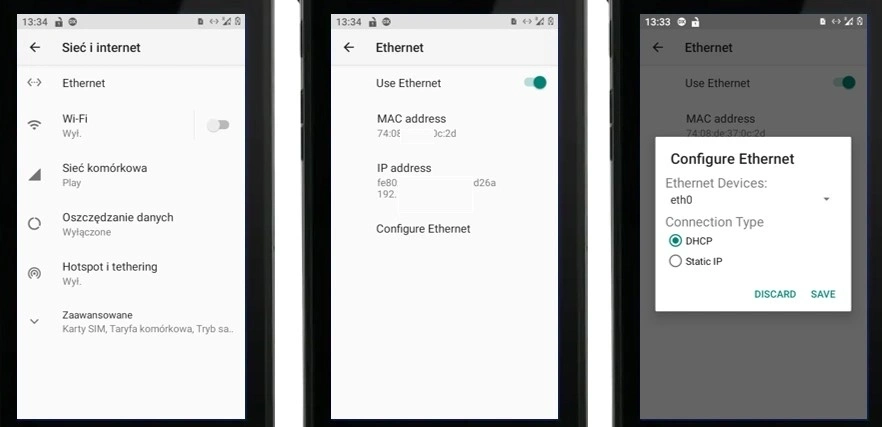

• W ustawieniach systemu Android wejdż w menu Sieć i internet – Ethernet.
• Następnie wybierz opcję konfiguracji połączenia (DHCP albo Statyczne IP)

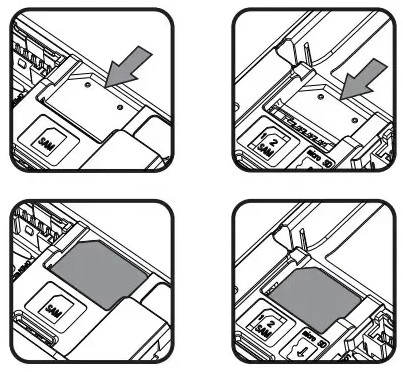

1. Karta SIM powinna znajdować się w terminalu, umieszczona tam przez firmę zajmującą się wysyłką i instalacją sprzętu.
2. Aby włożyć/wyjąć kartę SIM, należy zdjąć tylną klapkę, plastik trzymający baterię w miejscu oraz unieść samą baterię.
3. Upewnij się, że ucięty róg karty SIM znajduje się w odpowiednim miejscu (wg oznaczenia na terminalu).

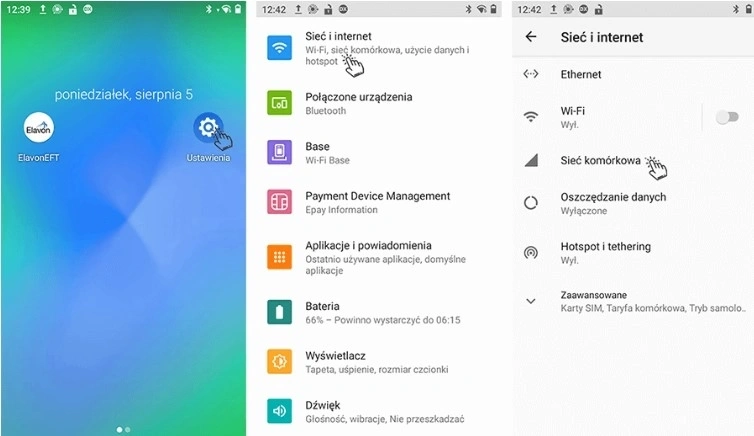

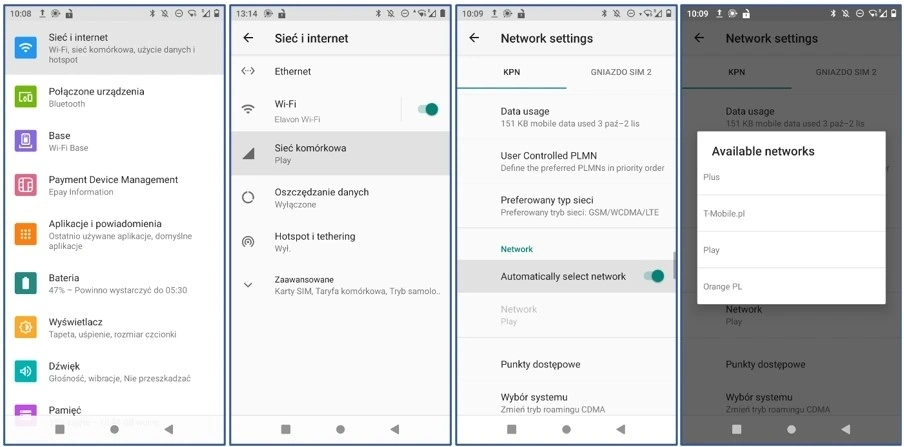

Wejdź do Ustawień z poziomu ekranu głównego. Wprowadź hasło systemowe a następnie wejdź w menu „Sieć i internet” i wybierz „Sieć komórkowa”.

• Wybierz opcję zaawansowane i włącz automatyczny wybór sieci („automatically select network”). Jest to rekomendowane ustawienie.
• Istnieje możliwość manualnego ustawienia sieci. Należy wyłączyć wybór automatyczny a terminal wyświetli listę dostępnych połączeń.
